Mã sản phẩm: SP004
Công suất từ 150 đến 1000 BHP
Ưu điểm:
Thiết kế 3 đường dẫn (3-pass) hiệu quả.
Tính linh hoạt - Có khả năng đốt khí tự nhiên, dầu nhiên liệu, khí hầm biogas & nhiều loại nhiên liệu khí khác.
Được chế tạo & đóng dấu theo tiêu chuẩn ASME (Hội Kỹ sư Cơ khí Hoa Kỳ).
Giá cả cạnh tranh, Dễ bảo trì, Được thiết kế tối ưu hiệu quả.
Thể tích buồng đốt lớn mang lại hiệu quả cháy tối ưu.
Mức tỏa nhiệt thấp.
Được cách nhiệt tại nhà máy - Sử dụng bông khoáng dày 4 inch (~10 cm).
Được bọc vỏ bảo vệ tại nhà máy & Làm bằng thép không gỉ.
Dễ dàng bảo trì và vận hành.
Nhiều cửa mở rộng rãi để vệ sinh bên phía nước (waterside).
Vận hành hoàn toàn tự động.
Đã được đốt thử nghiệm tại nhà máy.

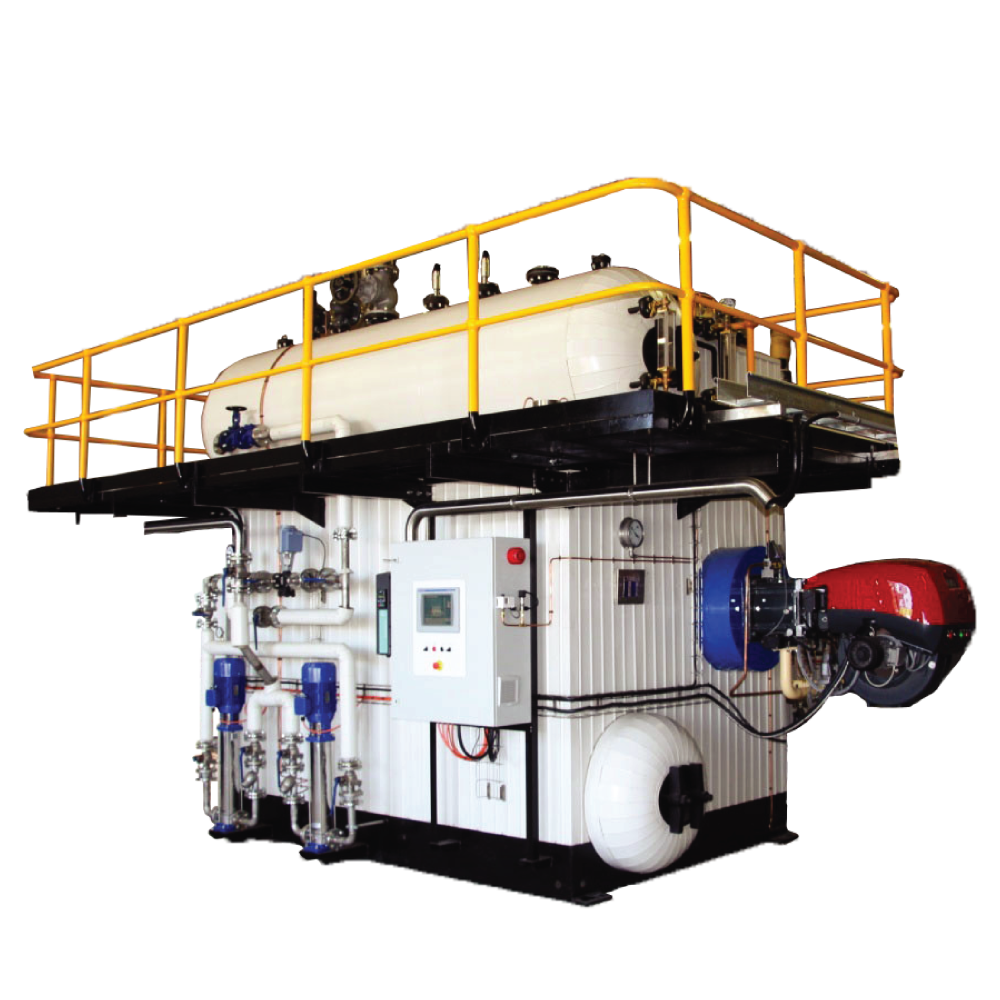

Các nồi hơi ống nước (watertube) thuộc thiết kế "Kiểu D" (D Type), vốn nổi tiếng về hiệu suất và sự đơn giản. Thiết kế này sử dụng các đoạn uốn ống có bán kính lớn và hạn chế số lượng các đoạn uốn cần thiết, giúp giảm ứng suất lên ống và tăng tuổi thọ của thiết bị.
Tất cả các đơn vị đều được đóng gói đồng bộ tại nhà máy bao gồm các bộ điều khiển vận hành, van xả áp (van an toàn), đầu đốt và hệ thống cấp nhiên liệu. Việc lắp đặt trở nên đơn giản vì chỉ cần đấu nối các đường ống dịch vụ là có thể đưa vào vận hành. Hệ thống đầu đốt linh hoạt có sẵn để đốt khí tự nhiên, khí gas hóa lỏng (LP gas), dầu số 2 (dầu DO), dầu nặng (FO), hoặc kết hợp các loại nhiên liệu này. Lớp cách nhiệt bông khoáng mật độ cao dày 4 inch đảm bảo giảm thiểu thất thoát nhiệt bức xạ.
| MODEL | W150 | W200 | W300 | W400 | W500 | W600 | W800 | W1000 | W1200 | W1500 | W2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nhiên liệu (FUEL) | NG, Dầu Diesel (DO), LPG hoặc CNG | ||||||||||
| Năng suất hơi (kg/h) | 2300 | 3100 | 4700 | 6300 | 7900 | 9500 | 12000 | 15900 | 19000 | 23000 | 31000 |
| Công suất nhiệt (MW) | 1,5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
| Tổng diện tích truyền nhiệt (m2) | 42 | 65 | 85 | 120 | 160 | 195 | 240 | 320 | 390 | 480 | 640 |
| Áp suất thiết kế (Bar) | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
| Tổng thể tích (m3) | 5,4 | 6 | 7 | 8,5 | 10 | 11,5 | 14 | 16 | 18 | 21 | 25 |
| Tiêu thụ dầu DO (Kg/h) Nhiệt trị 10200 Kcal/kg |
140 | 190 | 285 | 380 | 480 | 575 | 725 | 960 | 1150 | 1390 | 1870 |
| Tiêu thụ khí LPG (Kg/h) Nhiệt trị 11800 Kcal/kg |
120 | 160 | 245 | 330 | 410 | 495 | 625 | 825 | 990 | 1195 | 1610 |
| Tiêu thụ khí CNG (m³/h) Nhiệt trị 8800 Kcal/m³ |
165 | 225 | 340 | 455 | 570 | 685 | 865 | 1150 | 1370 | 1660 | 2240 |
| Đường kính ống khói (mm) | 400 | 420 | 550 | 630 | 680 | 720 | 800 | 950 | 1050 | 1200 | 1350 |

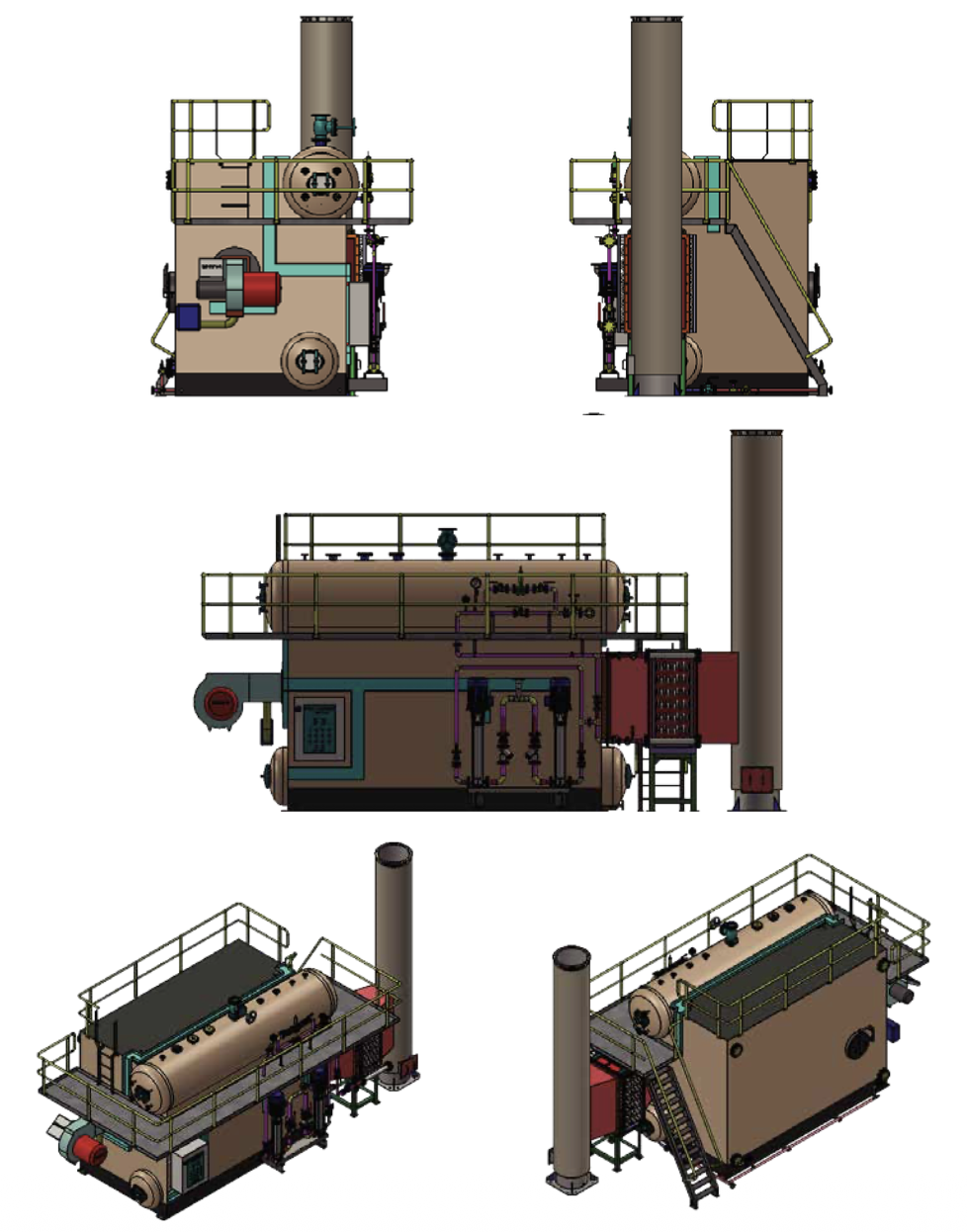

| Chiều rộng tổng thể A (mm) | 2900 | 2900 | 3200 | 3200 | 3200 | 3200 | 3500 | 3500 | 3500 | 3800 | 3800 |
| Chiều dài tổng thể B (mm) | 3000 | 3200 | 3800 | 4500 | 4800 | 5200 | 5700 | 6200 | 6900 | 7500 | 8500 |
| Chiều cao tổng thể C (mm) | 3600 | 3600 | 4000 | 4000 | 4000 | 4000 | 4250 | 4250 | 4250 | 4250 | 4250 |
